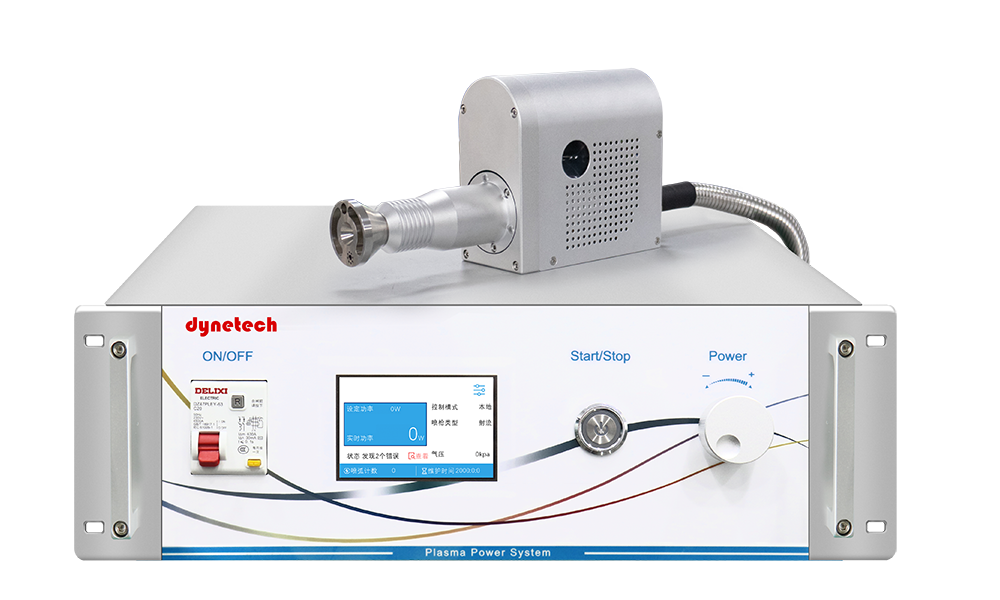

光模块的耦合工艺，本质上是光路对准的过程。无论是将透镜固定在PCB板上，还是将激光器发出的光耦合进光纤，任何微尘都可能导致信号衰减。特别是在100G SR4及更高速率的COB封装中，VCSEL（垂直腔面发射激光器）与透镜的耦合至关重要。等离子清洗机作为一种高效表面处理方案，正在从源头解决胶粘不牢、焊盘氧化等工艺难题。

耦合工艺前的“隐性”杀手
在光模块的组装流程中，贴片和打线工序后，下一步便是透镜耦合。若PCB板或芯片表面存在微米级的污染物或氧化层，将直接影响UV胶的固化效果。在实际生产中，技术人员常发现透镜耦合后初始光功率正常，但在老化测试后出现光功率骤降。这往往是因为耦合界面的污染物导致了胶水粘接强度不足，在热应力下产生了微位移 。等离子清洗机通过离子体轰击，能够有效增加芯片表面的润湿性及附着力，为后续耦合提供一个化学性质活跃的洁净表面。

提升有源耦合与无源耦合的成功率
透镜耦合分为有源耦合和无源耦合两种方式。有源耦合需要给PCB上电，根据光功率实时调整透镜位置；无源耦合则依靠机械Mark点进行对准 。无论哪种方式，在最终点胶固化前，使用等离子清洗机对待耦合区域进行处理，都能显著提升产品的一致性。对于有源耦合，洁净的表面意味着在调试过程中不会因为表面附着力和润湿性影响耦合的良品率；对于无源耦合，高表面能确保了胶水不会在固化过程中发生不必要的收缩或流淌。因此，等离子清洗机的应用直接提升了耦合工艺的窗口稳定性和长期可靠性。

从打线到封装的全程守护

值得注意的是，等离子清洗机在光模块中的应用贯穿多个环节。在透镜耦合之前，金线键合区域也同样受益于等离子处理。打线焊盘若存在有机物污染，会导致金球推力不足，影响电气连接 。通过等离子清洗机处理后的焊盘，能够显著提高金线与铝垫的结合力。在最终的密封封装前，再次利用等离子清洗机对整体组件进行清洁，可以有效防止内部残留气体在高低温循环中对光路造成腐蚀或污染。

应对高频时代下的工艺挑战
随着单通道速率向800G/1.6T迈进，传统的封装形式面临严峻的信号完整性挑战 。更小的芯片尺寸、更密集的布线，意味着对有机污染物的容忍度降为零。等离子清洗机所提供的干法清洗技术，不会像湿法清洗那样残留液体或造成精细结构的倒塌，完美契合了当下硅光引擎和CPO（共封装光学）的工艺需求。它确保了在2.5D封装结构中，透镜阵列与光子集成芯片之间的光路传输无阻，是实现低损耗、高带宽传输的必要条件。

在竞争激烈的光通讯市场中，工艺细节决定产品高度。等离子清洗机虽然不直接参与光路对准，但它却是确保每一次耦合都精准、稳固的基石。对于致力于提升产品口碑的光模块制造商而言，将等离子清洗机深度融入耦合工艺链，无疑是提升核心竞争力的明智之选。
